HCJ7030B-P或T横焊焊接系统
智能操控
高效柔性
焊接美观
#ca88官网P或T横焊#
ca88官网HCJ7030B-P或T横焊系统是由ca88官网公司凭据多年的研发、设计、生产和焊接工艺经验 ，制造出具有高效、柔性化的焊接系统。
HCJ7030B-P或T横焊系统组成

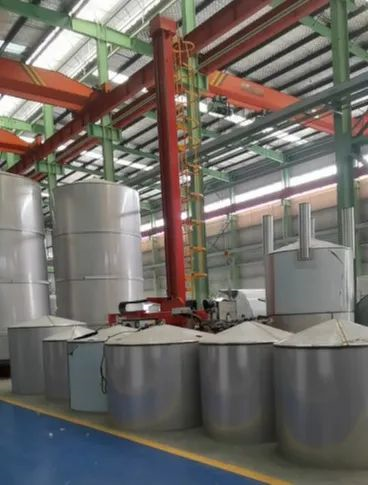

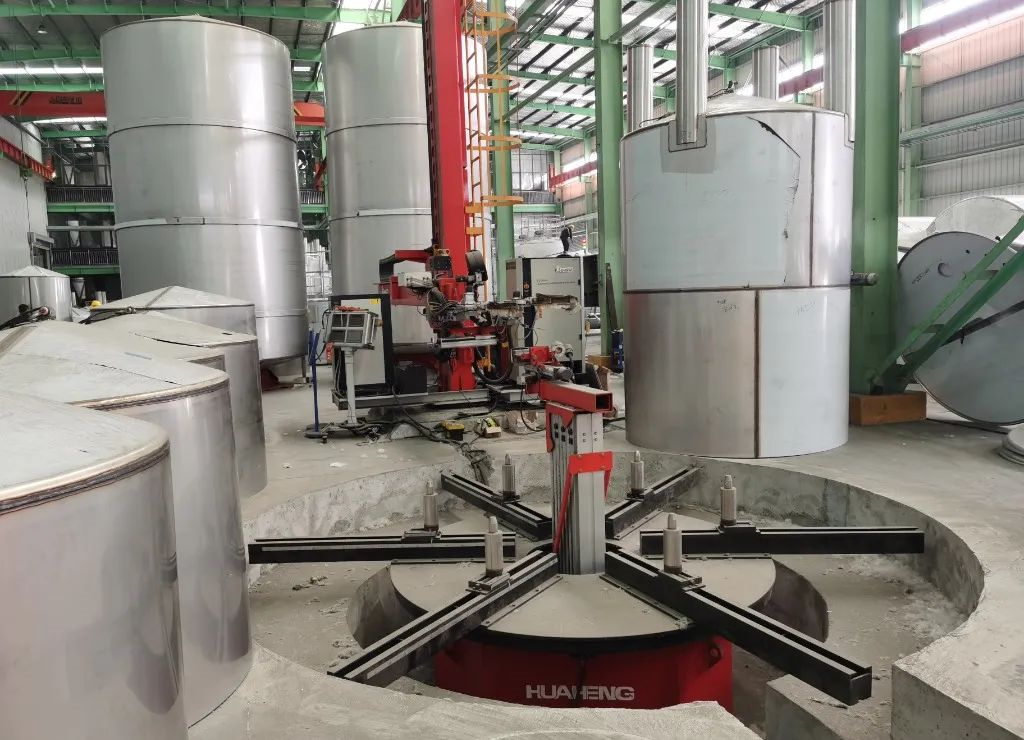

ca88官网HCJ7030B-P或T横焊系统是由HCJ7030B精密操作架、5T精密地转盘、iAc 5000-PAW等离子焊接电源（含自动化接口）等组成。
主要组成

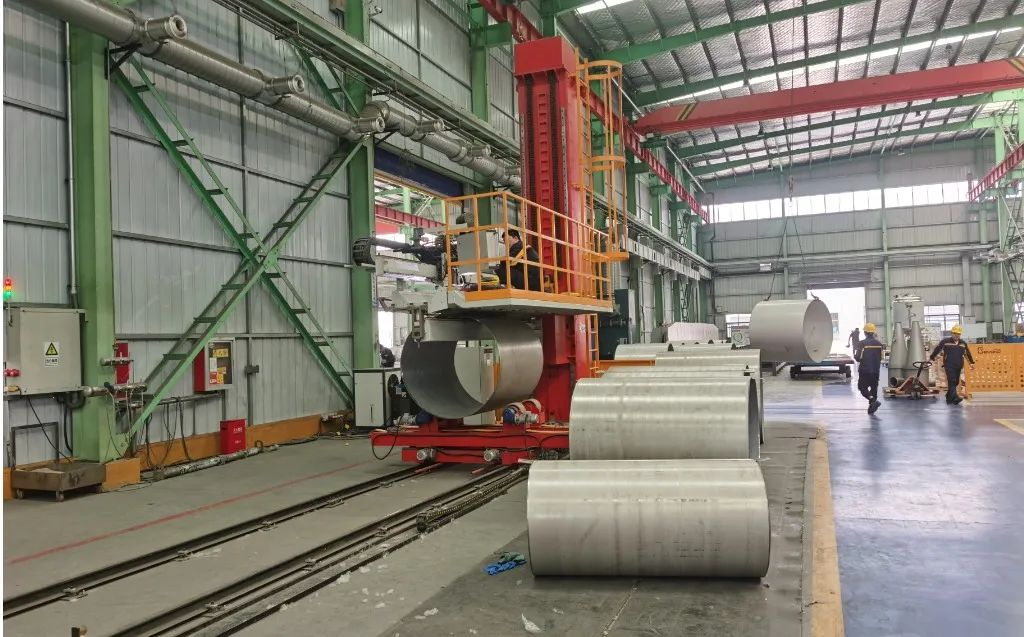

HCJ7030B型精密焊接操作机由底座、回转部件、立柱、横梁和溜板箱几大部件组成�？傻缍怠⑶敖巳垂π� ，配双枪切换使用 ，自带焊枪双监控系统 ，电动旋转满足工位筒体拼接后横焊。
| 横梁笔直行程（mm） | 6500 | |
| 横梁水平行程（mm） | 3000 | |
| 横梁笔直移动（mm/min） | 850 | |
| 横梁水平移动（mm/min） | 120~1200 | |
| 立柱回转（°） | 电动 | +/-180 |
5T焊接地转盘可满足1200-4000mm直径焊接规模 ，最大 承重和驱动能力5吨 ，旋转速度0.024-2.4RPM ，背保自带监控系统 ，且满足工件焊缝1200-6000mm高度规模液压调解。
ca88官网iArc5000-PAW等离子焊接电源接纳逆变技术制造 ，精确的等离子电弧焊接 ，热量集中。被广泛用于航空航天、压力容器、制管、集装箱等领域的焊接。
P/T横焊焊接工艺及特点

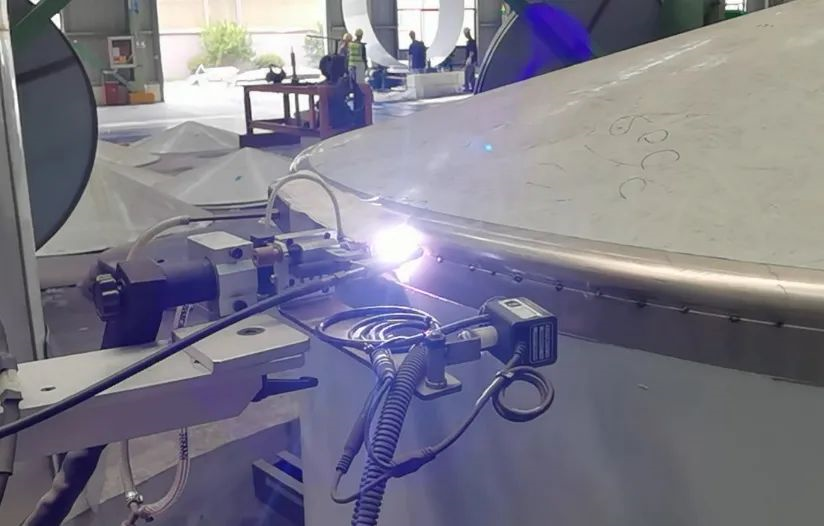

等离子工艺特点
●穿透力强 ，8mm以下板厚无须开坡口 ，减少焊前准备时间；
●电弧能量集中 ，焊接热影响区��；
●焊接速度快 ，比手工氩弧焊减小4-5倍时间；
●弧柱刚性大 ，接纳小孔效应；
●电极缩在喷嘴内 ，不易污染和烧损；
●焊接质量好 ，可焊质料多 ，焊缝质量重现性卓越。

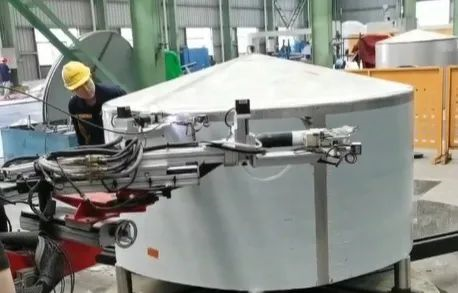

HCJ7030B-P/T横焊工艺
| 工件材质 | 奥氏体不锈钢 |
| 焊接工艺 | 等离子（PAW）/氩弧焊（TIG） |
| 焊缝形式 | 筒体环缝对接 |
| 焊接方法 | 1.5mm-3mm氩弧焊单枪加丝工艺； 3mm-5mm等离子单枪加丝工艺。 |
| 焊缝间隙 | ≤0.5mm最大不凌驾板厚10% |
| 工件装配 | 接纳手工TIG焊点固工件 ，焊点长度5mm左右 |
P或T横焊特点

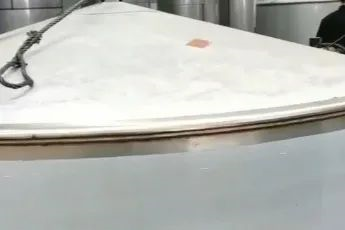

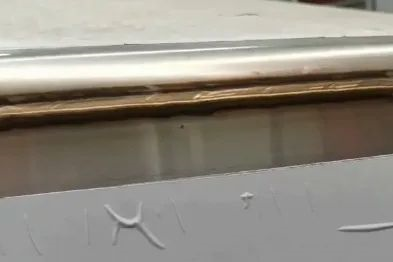

1、能实现1.5-5mm不锈钢单面焊双面成型；
2、横焊焊接变形小 ，焊接速度快；
3、主要针关于薄壁或大直径罐体的焊接。
