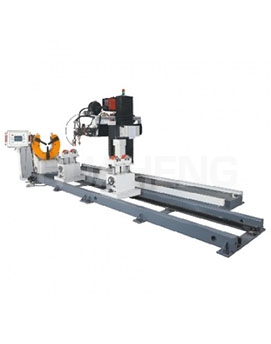

产品概述
管道系列工装主要用于管-管、管-法兰、管-弯头、管-三通等多种形式的管子焊接，接纳具有专利技术的开口式管钳，实现管子、管件的自动定心、电动（手动）夹紧，并且稳定旋转，配备弧压监控等控制手段，实现管道预制的打底、填充、盖面的自动化焊接 。
性能特点
专利技术产品
有效解决管子轴向窜动问题
有效解决管子径向窜动问题

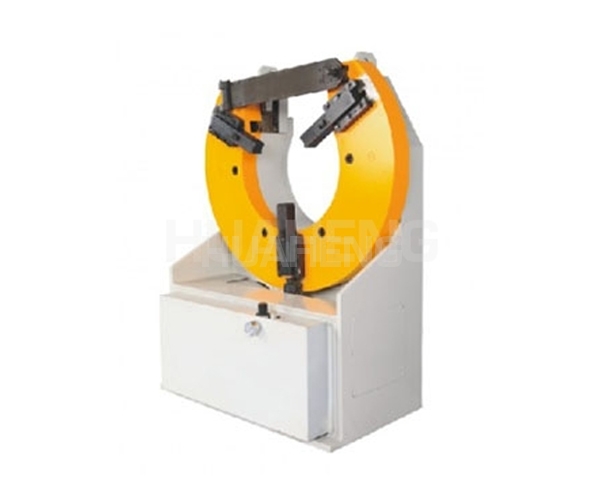

开口式设计让长管吊装越发轻松便捷
电动三爪夹紧，自动定心，降低了工人的劳动强度
交流伺服电机夹紧＋驱动，调速规模大，动态反应快，精度高
齿轮/链轮传动，传动效率高，承载能力大，能适应卑劣工况
技术参数
型号 | KB230 | KB370 | KB500 | KB630 | KB760 |
最大旋转速度 | 3.7 | 4.3 | 3.5 | 2 | 2.26 |
最大驱动扭矩 | 2500 | 2900 | 7000 | 20000 | 20000 |
管径规模 | Ф34-Ф230 | Ф60-Ф370 | Ф168-Ф500 | Ф219-Ф630 | Ф219-Ф760 |
承载能力 | 550 | 1300 | 3000 | 5000 | 5000 |
电动功率 | 1.3 | 1.3 | 3.0 | 4.4 | 4.4 |
中心高 | 600 | 780 | 950 | 1190 | 1280 |
外形尺寸（长*宽*高） | 550*440*830 | 774*500*1135 | 1000*630*1420 | 1750*1200*1945 | 2100*1090*2140 |
夹紧方法 | 电动 | 电动 | 电动 | 电动 | 手动 |
